Strávil jsem poslední měsíc studiem nylonů pro FDM tisk. Přečetl jsem technické listy, prošel videa od Stefana Hermanna, prostudoval dokumentaci od Prusa a Bambu Lab. A pak jsem to začal tisknout. Tady je co jsem zjistil — seřazeno tak, jak bych to chtěl vědět na začátku.
PA6, PA11, PA12 — nejsou to stejné materiály
Číslo za PA označuje počet uhlíkových atomů v monomerní jednotce. Čím vyšší číslo, tím větší vzdálenost mezi amidovými skupinami — a to zásadně mění chování materiálu, zejména vůči vlhkosti.
PA6 má nejvyšší hustotu amidových skupin — a tedy největší afinitu k vodě. PA12 ji má nejnižší. PA11 je někde mezi, navíc pochází z ricinového oleje (obnovitelný zdroj), což je mezi polyamidy unikát.
Srovnávací tabulka — klíčová data z technických listů
| Materiál | HDT @ 0,45 MPa | Tahová pevnost X-Y | Absorpce vlhkosti | Modul ohybu | Sušení před tiskem |
|---|---|---|---|---|---|
| Bambu Lab PA6-CF | 186 °C | 102 MPa | 2,35 % (při 55% RH) | 5 460 MPa | 80 °C / 8–12 hod. |
| Bambu Lab PA6-GF | 182 °C | 75 MPa | 2,56 % (při 55% RH) | 3 670 MPa | 80 °C / 8–12 hod. |
| Bambu Lab PAHT-CF | 194 °C | 92 MPa | 0,88 % (při 55% RH) | 4 230 MPa | 80 °C / 8–12 hod. |
| Prusament PA11-CF | 192 °C | 42 MPa | 0,50 % (za 7 dní) | 3 000 MPa | 90 °C / 4–6 hod. |
| Filament PM PAJET (PA12) | 165–175 °C | 48–60 MPa | ~1,5 % | 1 180–1 700 MPa | 80 °C (podobně jako PA12-CF) |
| Filament PM PACFJET (PA12-CF) | 131 °C | 69–73 MPa | <0,3 % (za 24 hod.) | 3 336–3 748 MPa | 80 °C / až 24 hod. |
Jedna věc na tabulce stojí za pozornost: PAHT-CF od Bambu Lab dosahuje nejvyšší HDT (194 °C) při nejnižší absorpci vlhkosti (0,88 %). Pro většinu průmyslových aplikací je to momentálně nejzajímavější materiál v dostupné cenové třídě.
Vlhkost: největší nepřítel nylonu
Toto je téma, které mi dalo nejvíc zabrat. Nylon je hygroskopický — absorbuje vlhkost ze vzduchu — a tato vlhkost zásadně mění jeho vlastnosti.
Co se děje fyzikálně: molekuly vody pronikají do amorfních oblastí polymeru a vytvoří vodíkové vazby s amidovými skupinami. Vytlačí přitom původní vazby mezi polymerními řetězci. Voda tak funguje jako plastifikátor — zvyšuje pohyblivost řetězců, snižuje teplotu skelného přechodu (Tg) a mění mechanické vlastnosti celého dílu.
Při tisku se navlhlý filament v hotendu na 260–290 °C okamžitě a explozivně přemění na páru. Výsledek je jednoznačný: syčení z trysky, hrubý porézní povrch a obrovský propad adheze vrstev v ose Z.
Testy CNC Kitchen to dokládají čísly. PA6-CF v suchém stavu dosahuje tahové pevnosti přes 140 MPa. Po navlhnutí klesne na přibližně 78 MPa — ztráta 44 %. PA12-CF ve stejném testu ztratí jen 15 %. V reálném provozním prostředí tak navlhlý PA6-CF klesne pod pevnost stabilního PA12-CF. Přitom v suchém stavu PA6-CF vede.
Z vlastní zkušenosti: rozdíl mezi filamentem sušeným na 65 °C a filamentem sušeným na 85 °C (AMS HT) je na výtisku okamžitě vidět. Povrch je čistší a díl drží v ose Z. 65 °C nestačí — nedodá dostatek energie k uvolnění pevně vázané vlhkosti z hloubky polymeru.
Zde ale narážíme na technologický paradox, absolutně suchý díl po vytištění v průmyslové praxi často nechceme. Aby čistý nylon (především z rodiny PA6) získal zpět svou proslulou rázovou houževnatost a nebyl pod dynamickou zátěží nebezpečně křehký, musíme do něj vlhkost řízeně vrátit. Jak přesně tento proces kondicionování funguje a proč ho nelze přeskočit, rozebírám v sekci post-processingu.
Sušení: proč 85 °C a ne méně
Pasivní dry boxy se silikagelem a levné sušičky do 65–70 °C odstraní povrchovou kondenzaci, ale s vlhkostí vázanou vodíkovými vazbami uvnitř polymeru si neporadí. Pro PA6-CF, PA11-CF a PAHT-CF výrobci předepisují 80–90 °C v horkovzdušné peci s nucenou cirkulací po dobu 8–24 hodin.
AMS HT od Bambu Lab tento požadavek splňuje — 150W PTC těleso, aktivní odvětrávání vlhkého vzduchu, rotace cívek pro rovnoměrné prohřátí. Klíčový detail je aktivní evakuace vlhkého vzduchu: bez ní se pára pouze zahřívá uvnitř boxu a kondenzuje zpět na filamentu. Navíc umožňuje tisk přímo z AMS HT a tím eliminuje zpětné navlhnutí při dlouhých tiscích.
P1S vs H2S — kdy který stroj stačí
Na P1S (pasivní komora bez aktivního ohřevu) lze tisknout kompozity s CF nebo GF příměsí — u PA12-CF a PAHT-CF vlákna potlačují smrštivost natolik, že menší a středně velké díly vyjdou. Ale vyžaduje to triky: předehřát komoru zapnutím podložky na 100 °C po dobu 30 minut před tiskem, podložku přiblížit k trysce, minimalizovat úniky tepla a tisknout pomalu.
Reálná teplota komory P1S takto dosáhne maximálně 50 °C. To je blízko teplotě skelného přechodu suchého nylonu (Tg ≈ 54 °C), což pomáhá relaxaci vnitřních napětí. Ale není to konzistentní — závisí na podmínkách místnosti, délce tisku a geometrii dílu.
Velké díly u čistého nylonu bez CF/GF výplně na P1S selhávají. Warping odtrhne díl od podložky, nebo vznikají mikrotrhliny mezi vrstvami, které nejsou při pohledu vidět, ale díl pak praská pod zátěží.

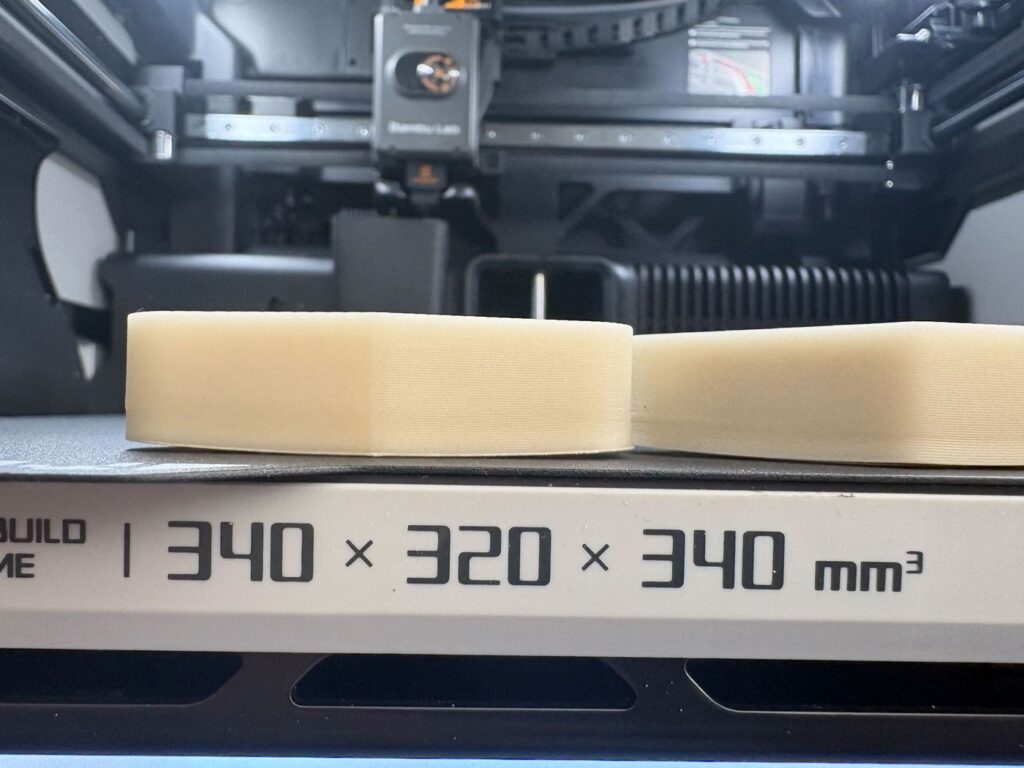

H2S s aktivní komorou na 65 °C situaci zásadně mění. Teplota je stabilní po celou dobu tisku, chladnutí housenky probíhá pozvolna, krystalické struktury mají čas se správně uspořádat. Výsledek: výrazně lepší adheze v ose Z, menší warping i u větších dílů, řízené smrštění.
Zjednodušeně: P1S + PA12-CF/GF nebo PAHT-CF = funkční pro díly do přibližně 100 mm. P1S + čistý nylon = zbytečná frustrace. H2S (vyhřívaná komora) = celé portfolio nylonů s dodržením podmínek pro tisk.

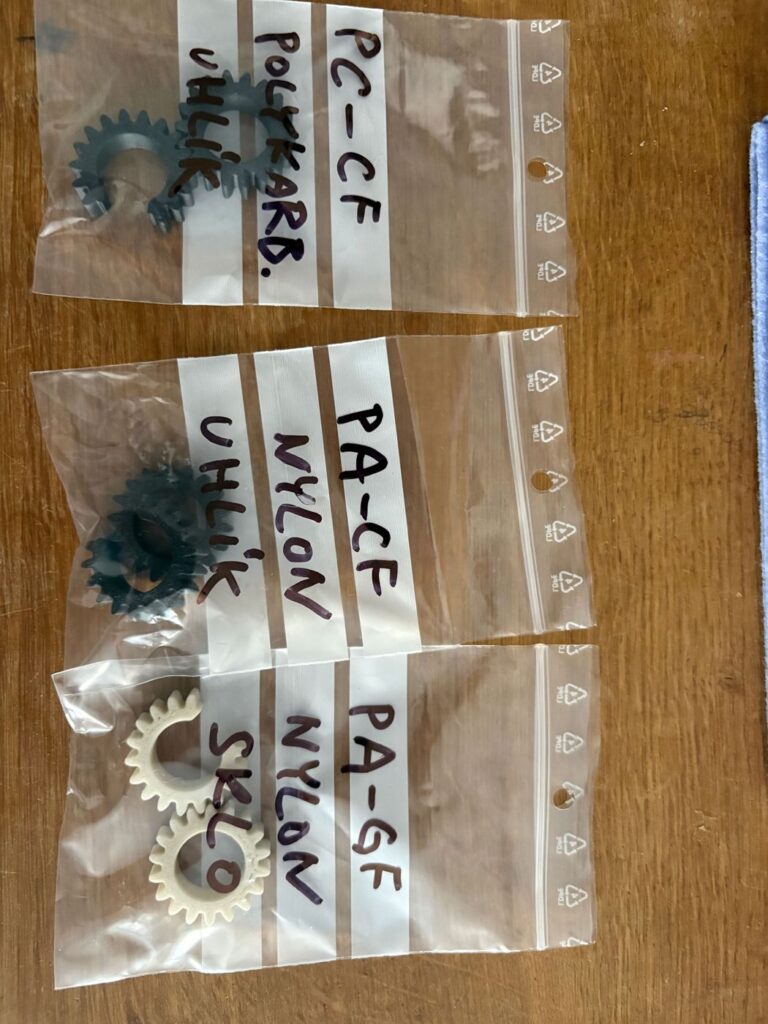

CF vs GF — co každá příměs přináší a bere
Uhlíková vlákna (CF) radikálně zvyšují tuhost materiálu — modul pružnosti v ohybu u PA6-CF (např. od Bambu Lab) dosahuje hodnot přesahujících 5 400 MPa, zatímco u čistého PA6 se pohybuje pouze okolo 2 000–2 500 MPa. Současně zásadně redukují tepelné smrštění a zvyšují celkovou rozměrovou stabilitu výtisků. Vizuální výhodou je matný grafitový povrch, který efektivně maskuje vrstvení a dodává dílům prémiový technický vzhled. Technologickou daní za tuto tuhost je vznik křehčího materiálu s výrazně nižší rázovou houževnatostí a minimální tažností v porovnání s čistým PA. Kompozit s CF je proto zcela nevhodný pro dynamicky namáhané zacvakávací spoje nebo dorazy absorbující rázové zatížení. Z hlediska výroby je nutné počítat s vysokou abrazivitou plniva — mosazná či běžná nerezová tryska podléhá rychlému opotřebení. Použití trysky z kalené oceli je zde striktní technologickou podmínkou. Pro minimalizaci rizika ucpání trysky je vyžadováno využívat průměr 0,6 mm.
Skelná vlákna (GF) vykazují oproti uhlíkovým vláknům (CF) nižší modul pružnosti v ohybu (u PA6-GF přibližně 3 670 MPa), avšak poskytují celkově vyšší rázovou houževnatost, a to zejména po dosažení rovnovážné vlhkosti (kondicionování). Zásadní výhodou kompozitů se skelným plnivem je jejich elektrická nevodivost a propustnost pro elektromagnetické signály, což je přímo předurčuje pro konstrukci krytů elektroniky, radarů či senzorů. Z důvodu vysoké tvrdosti a abrazivity skelných vláken je tento materiál naopak zcela nevhodný pro kluzná pouzdra, ložiska a kinematické uzly, kde by způsoboval rapidní abrazivní opotřebení protikusu. Povrchová topografie výtisků je znatelně hrubší a méně kompaktní než u uhlíkové varianty. V praxi jde o nákladově efektivnější alternativu pro konstrukční uzly, které nevyžadují absolutní tuhost CF kompozitů, ale benefitují z lepších elektroizolačních vlastností a vyšší odolnosti vůči dynamickým rázům.
Post-processing: Žíhání (annealing) a kondicionování (moisture conditioning)
Žíhání posouvá mechanické vlastnosti FDM výtisků blíže k limitům samotného materiálu. Díl se temperuje v peci při teplotách nad bodem skelného přechodu (Tg), typicky mezi 80–130 °C po dobu několika hodin. Zásadním mechanismem je relaxace vnitřního pnutí, které vzniklo nerovnoměrným chladnutím během tisku, a následné zvýšení stupně krystalinity polymeru. Výsledkem je citelný nárůst tuhosti, tvarové stálosti za tepla (HDT) a stabilizace mechanických vlastností napříč vrstvami (osa Z).
Fyzikální daní za tento proces je objemové smrštění a riziko tvarové deformace. Míra smrštění silně závisí na krystalické struktuře daného typu PA — zatímco u PA12 je rozměrová změna minimální a žíhání často postrádá ekonomický i technický smysl, u PA6 je smrštění výrazné. K zamezení deformací se v praxi výtisky fixují zasypáním do jemného tepelně vodivého média (písek, sůl), případně se žíhají nevyčištěné, tedy s ponechanými tiskovými podporami. Alternativní metodou specifickou pro polyamidy je vyvaření ve vodě (při 100 °C), což kombinuje žíhání a kondicionování do jednoho kroku, nicméně v profesionálním provozu preferuji suchou cestu s přesnou kontrolou teplotní křivky.
Kondicionování (řízená absorpce vlhkosti) je kritický krok navazující na proces žíhání nebo samotný tisk. Zcela suchý výtisk vykazuje maximální pevnost v tahu, avšak je technologicky nebezpečně křehký. Pro jakékoliv aplikace s dynamickým namáháním (rázy, vibrace, cyklická zátěž) je nezbytné materiál plastifikovat absorpcí vody. Jelikož samovolná aklimatizace vzdušnou vlhkostí trvá u masivnějších dílů dny, proces se urychluje ponorem do teplé lázně. Během kondicionování sice řízeně klesne tuhost a mez pevnosti v tahu, ale rázová houževnatost a tažnost vzrostou o stovky procent. Až v tomto stavu je díl připraven na ostrý průmyslový provoz.
Kdy který nylon zvolit — od nejtěžšího po nejsnáze tisknutelný
PA6 čistý — nejtěžší materiál z celé rodiny na zpracování. Extrémní warping, masivní smrštivost, vyžaduje aktivně vyhřívanou komoru minimálně na 60 °C a speciální adheziva. V ideálním prostředí (suchý, vyhřátá komora, vyžíhaný) nabídne nejvyšší pevnost ze všech čistých nylonů — tahová pevnost přes 80 MPa, HDT až 190 °C. V praxi má smysl jen tehdy, když potřebujete maximální houževnatost bez CF příměsi — například pro díly které musí absorbovat rázy a zároveň snést vysoké teploty. Bez plně vybaveného hardwaru tento materiál nedoporučuji.
PA11 čistý — flexibilnější než PA6, ale stále náročný na tisk. Nižší warping díky delšímu řetězci, lepší adheze vrstev. Vyniká tam kde PA12 je příliš tuhý a potřebujete opakované ohýbání bez praskání — živé panty, hadičky, pružné spony. HDT kolem 180 °C, výborná chemická odolnost. Biopolymer z ricinového oleje. V praxi méně dostupný jako čistý filament — většinou se setkáte s CF variantou.
PA12 čistý — nejnižší absorpce vlhkosti z celé trojice, nejmenší warping ze všech čistých nylonů. Přesto v ideálním prostředí stále vyžaduje vyhřívanou komoru a adheziva — čistý PA12 k podložce přilne špatně. Volím ho pro kluzné plochy, pouzdra, ozubení a prvky kde CF příměs způsobí příliš velkou křehkost. Nejpraktičtější čistý nylon pro FDM.
PA6-CF — uhlíková vlákna dramaticky potlačí warping PA6 a zlepší tisk. V ideálních podmínkách: tahová pevnost 102 MPa, modul ohybu 5 460 MPa, HDT 186 °C. Nejvyšší tuhost z celého přehledu. Volím ho pro přesné průmyslové přípravky, šablony, fixační aplikace a konstrukční díly kde záleží na maximální tuhosti. Stále hygroskopický (2,35 % při 55% RH) — vlastnosti drží jen v kontrolovaném prostředí.
PA11-CF — výborná chemická odolnost, HDT 192 °C, absorpce vlhkosti jen 0,5 % za 7 dní. Biopolymer. Volím ho pro díly v agresivním chemickém prostředí a aplikace kde záleží na udržitelnosti materiálu. Nejdražší varianta ze všech — to je hlavní brzda širšího nasazení.
PA6-GF — skelná vlákna místo uhlíkových. Modul ohybu 3 670 MPa, ale lepší rázová houževnatost ve vlhkém stavu než PA6-CF. Volím ho pro třená pouzdra s mazáním a kluzné vedení kde CF příměs způsobí příliš velkou abrazivitu povrchu. Levnější než CF varianta, povrch je ale hrubší.
PA12-CF — v praxi nejspolehlivější volba pro průmyslové zakázky. Absorpce vlhkosti pod 0,3 % za 24 hodin, modul ohybu 3 336–3 748 MPa, minimální warping. Na P1S s předehřátou komorou funguje bez H2S. Předvídatelné chování i v proměnlivém prostředí. Pro prototypy, konstrukční držáky a zakázkové série — toto je základ.
PAHT-CF — osobní favorit pro tepelně namáhané zakázky. Nejvyšší HDT ze všech (194 °C) při nejnižší absorpci vlhkosti z CF variant (0,88 %). Modul ohybu 4 230 MPa. Drží vlastnosti i v reálném provozu kde nelze garantovat suché prostředí. Pro díly poblíž zdrojů tepla, motorové prostory, venkovní průmyslové aplikace. Na H2S tiskne s minimálními kompromisy.
Výroba funkčních nylonových dílů, jak jste se dočetli, vyžaduje striktní technologickou kázeň — od hloubkového sušení materiálu, přes tisk v aktivně vyhřívané komoře, až po přesný post-processing.
Hledáte spolehlivé řešení pro mechanicky namáhané díly, prototypy nebo malosériovou výrobu? Zašlete mi 3D data k vašemu projektu, definujte provozní zátěž a prostředí. Zvolím pro vaši aplikaci optimální materiál a zajistím průmyslovou kvalitu tisku.
Zdroje a použitá data
Technické listy výrobců (TDS)
- Bambu Lab — PA6-CF
- Bambu Lab — PA6-GF
- Bambu Lab — PAHT-CF
- Prusament — PA11 Carbon Fiber TDS
- Filament PM — PAJET (PA12) TDS
- Polymaker — PA12-CF TDS
Nezávislé testy a měření
- Stefan Hermann (CNC Kitchen) — Everyone gets this Wrong when 3D Printing Carbon Fiber Nylon
- Stefan Hermann (CNC Kitchen) — Investigating different methods of filament drying
- Prusa Research — Introducing Prusament PA11 Carbon Fiber
- Polymaker Wiki — Annealing guide
- Polymaker Wiki — Moisture Conditioning
